自作スカルプトブラシの作り方！VDMBrushBaker

blenderでスカルプトをしていると、オリジナルブラシを作って使いたくなったので、方法を調べました。

blender3.5以降から「VDMブラシ」が使えるようになり、複雑な形状のブラシを作成することが可能になっています。

アドオンを使えば簡単に作れるので、以下に手順をまとめていきます。

VDMブラシとは

VDMとは「Vector Displacement Map（ベクターディスプレイスメントマップ」の略です。

従来のDisplacement Map（ディスプレイスメントマップ）は、高さ情報を白黒画像として保存するものでしたが、Vector Displacement Mapは、RGB画像として情報を保存することで、法線方向のみならず、XYZあらゆる方向への変異情報を保存することができます。

そのため、より複雑な形状を画像から作成することが可能になります。

ではここから自作VDMブラシを作成する手順を説明します。

この記事ではblender4.4.3を使用しています。

まずはアドオンの「VDM Brush Baker」をオンにします。（デフォルトで使用できる無料アドオンです）

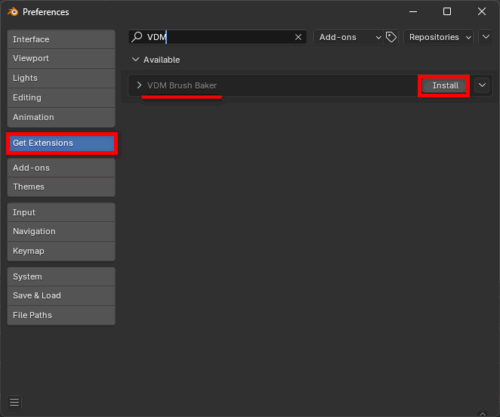

プリファレンスを開いてGet Extensionsを選択し、検索ボックスに「VDM」と入力すると「VDM Brush Baker」が出てきます。

「Install」をクリックしてインストールしましょう。

「VDM Brush Baker」をオンにしたら、ブラシ化したい形状を作成していきます。

細分化した平面を作成してスカルプトしていくのですが、「VDM Brush Baker」を有効化すれば、スカルプト用の平面を作ってくれるボタンが使用可能になります。

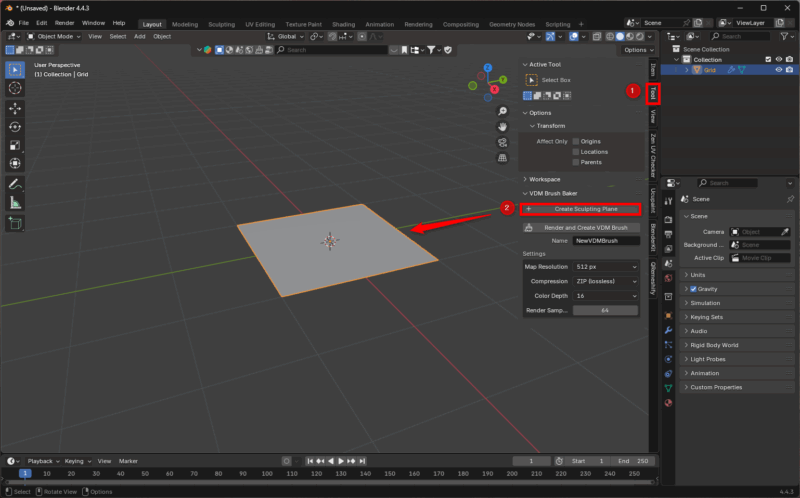

ビューポートでサイドバーにある「Tool」を選択します。すると下の方に「VDM Brush Baker」という項目が増えているので、そこにある「Create Sculpting Plane」をクリックすれば、スカルプト用の平面が作成されます。

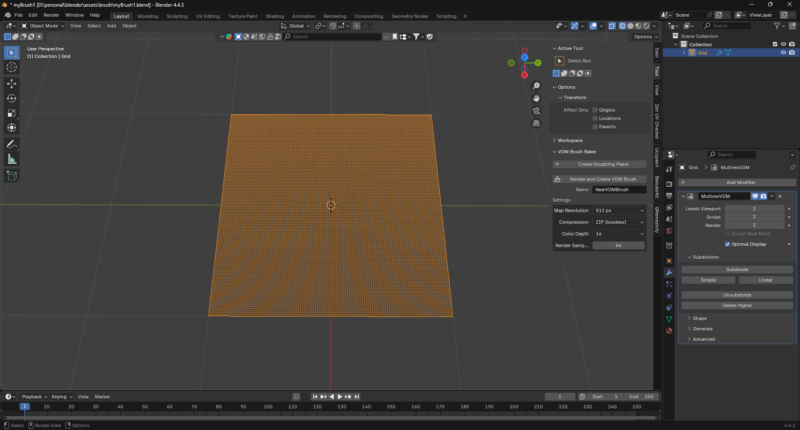

ワイヤーフレーム表示にすると、分割数の多い平面で「MultiResモディファイア」が追加された状態になっています。

スカルプト用の平面が用意できたら、ブラシ化したい形状をスカルプトします。

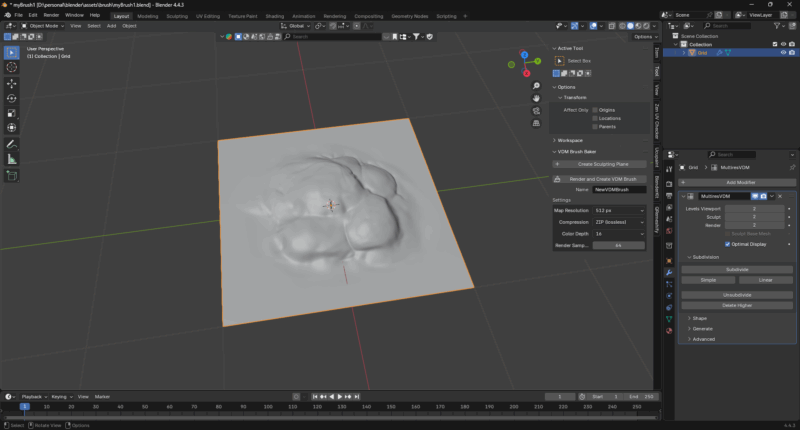

適当にスカルプトしてこんな感じになりました。

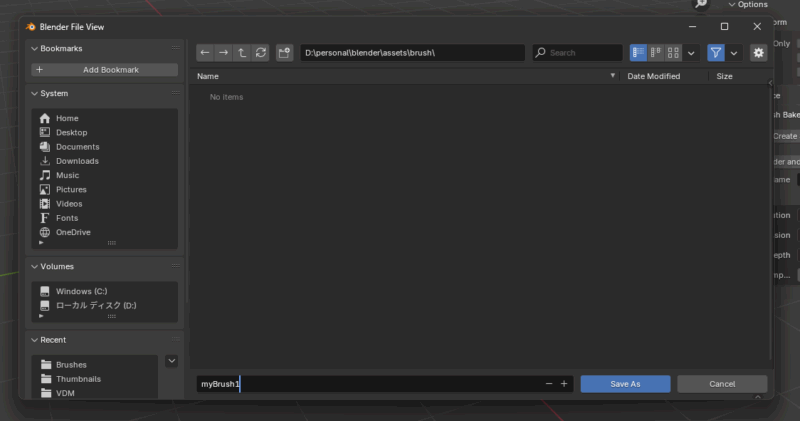

タイミングはいつでも良いですがシーンを保存しておきましょう。

次の工程でシーンを保存したフォルダ内に、サブフォルダとVDM用の画像が出力されるので、わかりやすい場所に保存しておきます。

ファイル名は好きな名前でOK。

スカルプトが終わったらVDM画像を作成します。

VDM画像を作成するのも簡単！

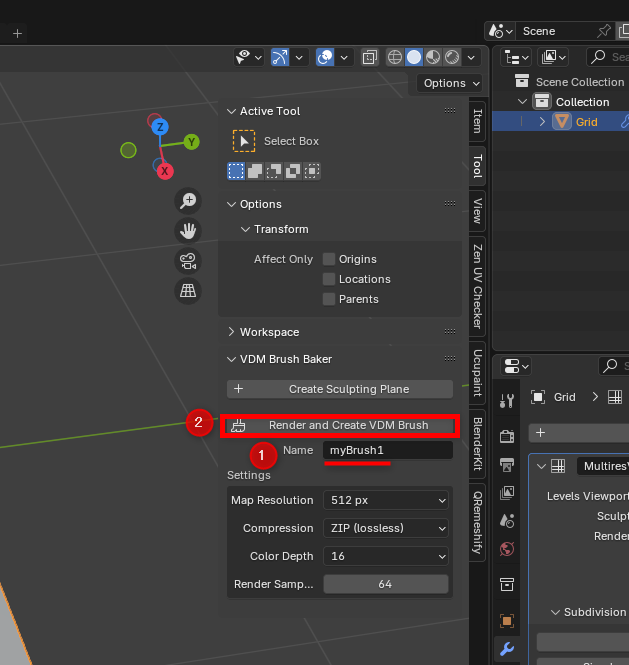

まずは、サイドバーに追加された「VDM Brush Baker」の「Name」部分に、好きなブラシ名を入力します。（デフォルトだと「NewVDMBrush」）

そして「Render and Create VDM Brush」ボタンをクリックします。

Settingsで出力画像サイズなどを変更可能です。

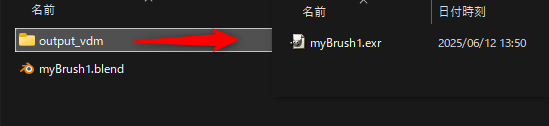

VDM画像が出力されると、blenderシーンを保存した階層に「output_vdm」というサブフォルダが作成されて、その中に画像が作成されています。

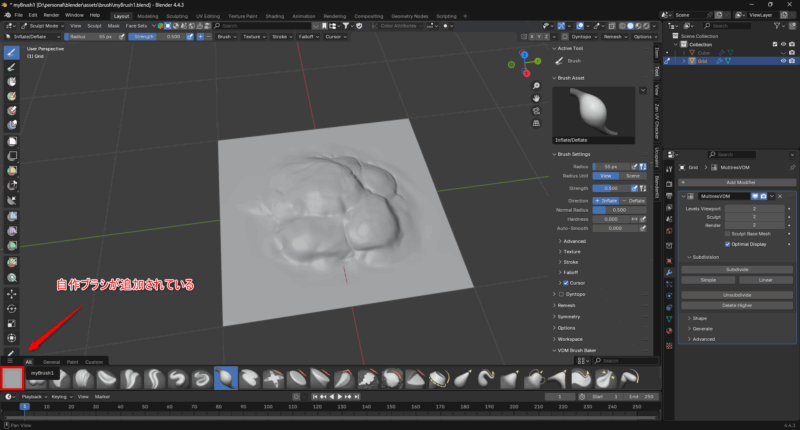

スカルプトモードにすると、ブラシ一覧にも作成したブラシが追加されています。

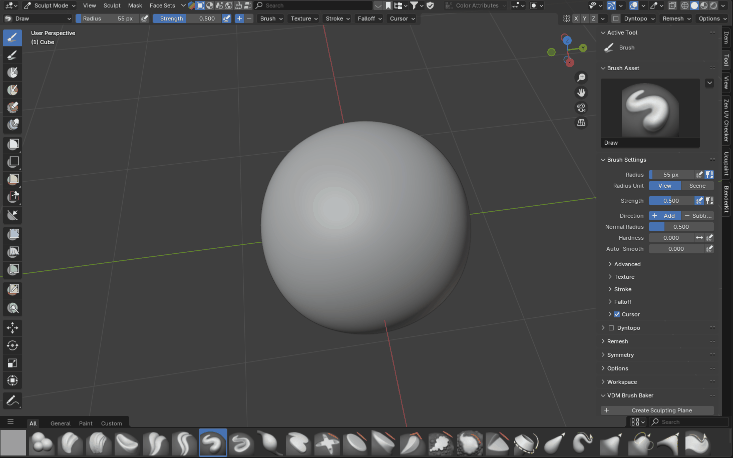

追加されたブラシを使って動作確認をしましょう。

デフォルトではStrokeが「Anchored」になっているので、「Airbrush」などに変えればスタンプのような使い方もできます。
